适用织物纹理
适用平纹、斜纹、缎纹、格子布与条纹循环等单层、无隐藏纱线的机织物样品。





核心特点
全自动 · 高精准
光学显微法成像,近红外光源剔除染料颜色干扰;先进边缘算法精准锁定单根纱线,支持图像与计数结果复核。
组织与样品适配
平纹/斜纹/缎纹一把覆盖,格子布与条纹循环面料皆可测;密度40~300根/英寸,检测长度支持自定义。
可溯源 · 易复查
每根纱线图像全程留存随时核对;全片无缝拼接,断电后自动恢复续测;制样、放样和启动由操作人员完成。
一体化 · 易上手

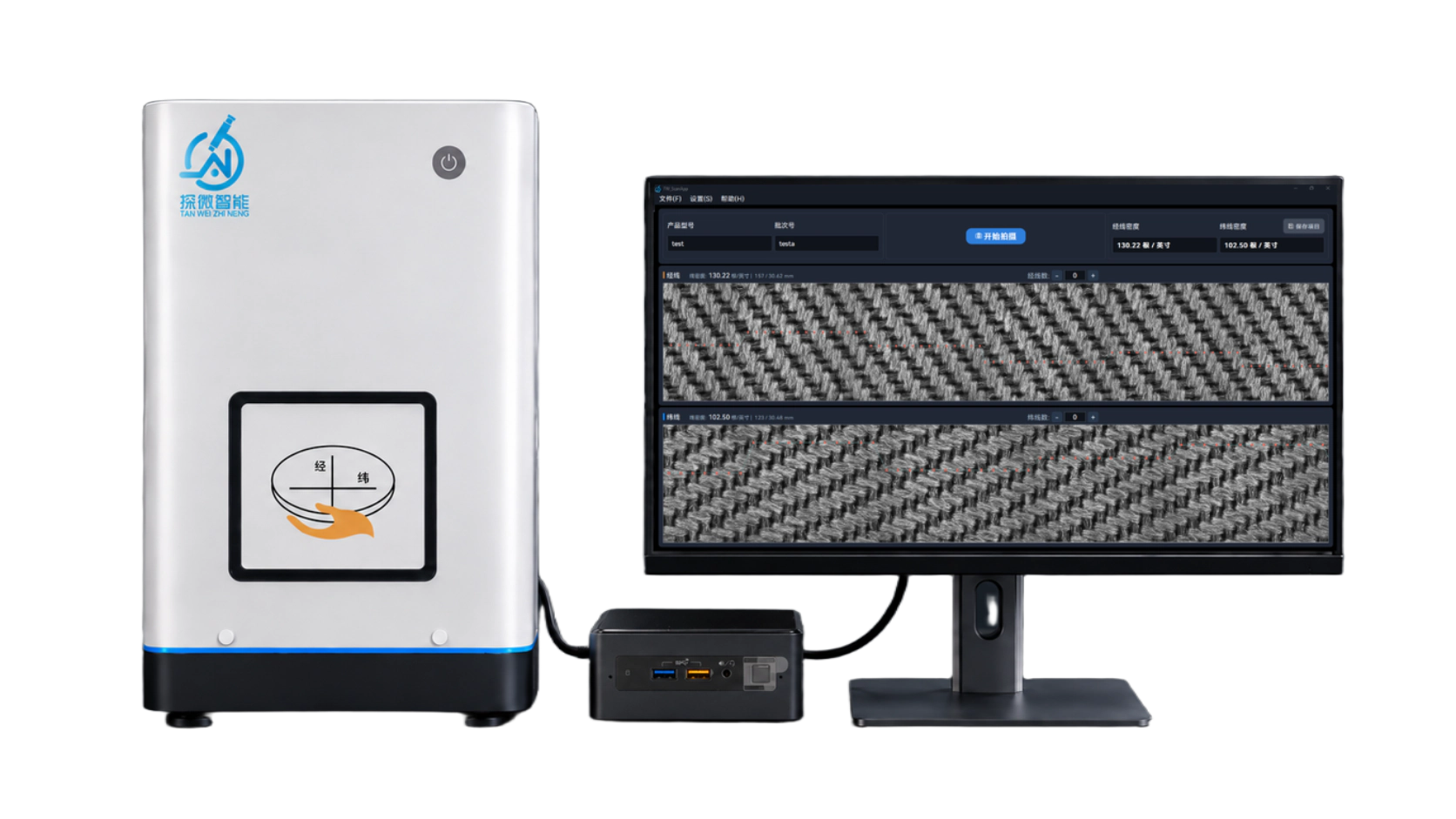

硬件设备与检测软件一体化交付,Windows 操作软件,普通工人经简单培训即可上岗。
技术参数
| 设备型号 | TW-E-H-IR-01 |
|---|---|
| 检测对象 | 单层无隐藏线机织物 |
| 支持纹理 | 平纹、斜纹、缎纹、格子布、条纹循环面料 |
| 密度等级 | 40~300 根 / 英寸 |
| 检测长度 | 1~6cm(支持自定义配置) |
| 织物尺寸 | 6~8 厘米矩形或圆形布料 |
| 扫描分辨率 | ≤1.61 μm / pixel |
| 光学放大倍率 | 2 倍 |
| 数字放大倍率 | 100 倍 |
| 最大允许误差 | 150 根/英寸 最多误差 0.5 根 |
| 检测时间 | 30秒/英寸,含报告生成;实际耗时取决于测量范围 |
| 光源 | 近红外光源 |
| 操作软件 | Windows |
| 电源范围 | AC220V ±15%,频率:50/60Hz |
| 外形尺寸(长 × 宽 × 高) | 500 × 543 × 613 mm |
| 产品重量(净重) | 30 ± 2 kg |
检测报告与方法说明
相关方法标准为GB/T 4668-1995和GB/T 7689.2-2013。设备用于单层无隐藏线机织物的经纬密度测量;样品适配与方法条件通过寄样确认。
- 自动测量机织物经纬纱线密度;支持根/10cm与根/英寸等单位换算。
- 自动报告:将测量的数据自动生成统计报告,无需人工参与,30秒/英寸包含报告生成;测量范围和方向数量影响完整任务耗时。
- 数据导出与格式定制:支持检测数据导出为Excel;其他指定格式可按客户需求定制开发。
检测方法与演示
应用场景
广泛应用于纺织面料、产业用纺织品,以及玻璃纤维、碳纤维等增强材料机织物的生产质量检测环节,同时适用于服装面料来料检验、第三方检测机构、高校与科研院所的材料研究。适配平纹、斜纹、缎纹、格子布、条纹循环等各类单层无隐藏线机织物。
常见问题
机织物试样怎样装夹?
TW-E-H-IR-01手册列6–8cm矩形或圆形布料,使用透明玻璃压板装夹,保持自然平整,不涂胶、不浸润、不拉伸;实际准备条件按检测方法确认。
识别点有漏计或重复时怎样复核?

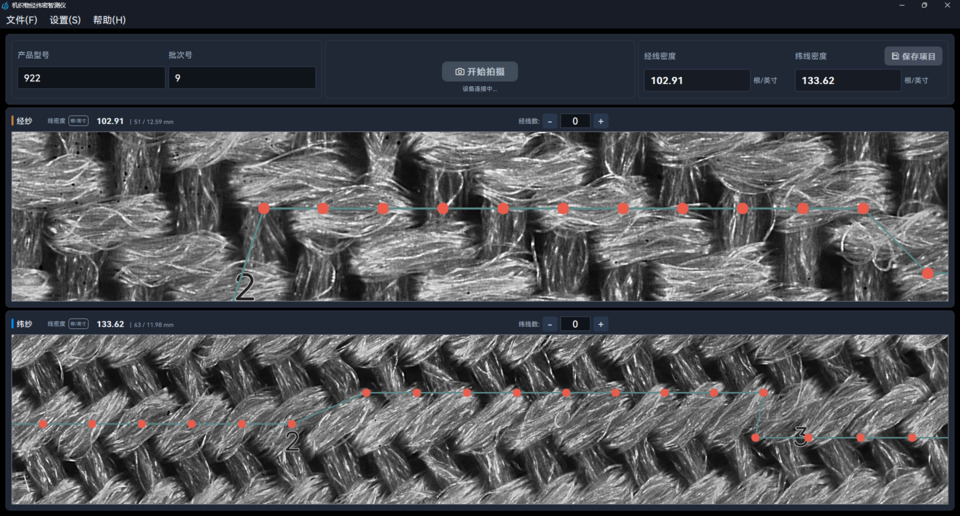

演示版本可查看逐根纱线识别点,并在授权操作界面增加或减少计数后重算密度。复核时同时记录测量方向、长度、单位和修正状态。
这个新品有客户成交案例吗?
目前为新研发产品,先展示研发测试与操作演示。欢迎寄样评价图像、计数与适配情况,具体结果以样品测试为准。
根/10cm可以转换成根/英寸吗?
可以。根/10cm乘以0.254得到根/英寸,软件支持不同单位换算。换算时数值与单位需要一起改变。
30秒包含报告吗?
30秒/英寸包含报告生成。完整任务耗时还取决于测量长度、方向与操作范围,演示时按实际任务确认。
哪些机织物适合检测?
适用单层无隐藏线机织物,密度40–300根/英寸,检测长度1–6cm。平纹、斜纹、缎纹、格子和条纹等样品先通过寄样或演示确认。
