核心特点
高精度直径分析
显微图像与测量标记关联，便于复查统计结果；测量误差需按具体型号结合标定与参比实验确认。
全面的报告数据
自动扫描、分析并生成测量报告，提供平均直径、直径标准差、变异系数、直径分布直方图等结果。
可视化、可追溯
支持万级纤维统计，可查看纤维图像和直径标记；实际数量随扫描范围与制片条件变化。
自动高效
高通量型从扫描开始到报告输出约3分钟，不含制样与上下片；扫描区域和样品数量影响耗时，万级统计需按实际条件确认。
技术参数
制片要求分散、不堆叠且纤维长度适中。快速模式可缩小拍摄区域，减少时间与统计数量；具体数量以本次报告为准。计时不含制样与上下片，万级统计不代表在所列时间内固定测量10000根。软件计算精度不等同于整机测量误差。
| 产品型号 | TW-H-20X-N-QZF-D-01 |
|---|---|
| 直径范围 | 4-25 μm |
| 单次测量纤维根数 | 支持≥10000根；实际数量随扫描范围与制片条件变化 |
| 软件计算精度（非整机误差） | 0.01 μm |
| 采集图像物理放大倍率 | 200 倍 |
| 采集图像数字放大倍率 | 1000 倍 |
| 历史报告存储数量 | 10 万份 |
| 数字切片存储数量 | 2 万份 |
| 电源范围 | AC220V ±15%，频率：50/60Hz |
| 消耗功率 | ≤300VA |
| 工作温度 | 5℃ ~ 40℃ |
| 湿度范围 | ≤80% |
| 样本装载容量 | 每盒30张玻片，最多放置8个玻片盒；支持循环上下样，可持续补充玻片盒。 |
| 扫描速度 | ≤10.6cm²/min |
| 扫描分辨率 | ≤0.35 μm/pixel |
| 检测时间 | 3分钟：扫描开始至报告输出，不含制样与上下片；耗时随扫描条件变化 |
| 设备运行稳定性 | 7*24 小时无人值守运行 |
| 操作软件 | Linux、Windows |
| 产品型号 | TW-D-20X-N-QZF-D-01 |
|---|---|
| 直径范围 | 4-25 μm |
| 单次测量纤维根数 | 支持≥10000根；实际数量随扫描范围与制片条件变化 |
| 软件计算精度（非整机误差） | 0.01 μm |
| 采集图像物理放大倍率 | 200 倍 |
| 采集图像数字放大倍率 | 1000 倍 |
| 历史报告存储数量 | 2000 份 |
| 数字切片存储数量 | 100 份 |
| 电源范围 | AC220V ±15%，频率：50/60Hz |
| 消耗功率 | ≤200VA |
| 工作温度 | 5℃ ~ 40℃ |
| 湿度范围 | ≤80% |
| 样本装载容量 | 单片 |
| 扫描速度 | ≤10.6cm²/min |
| 扫描分辨率 | ≤0.35 μm/pixel |
| 检测时间 | 5分钟：扫描开始至报告输出，不含制样与上下片；耗时随扫描条件变化 |
| 操作软件 | Windows |

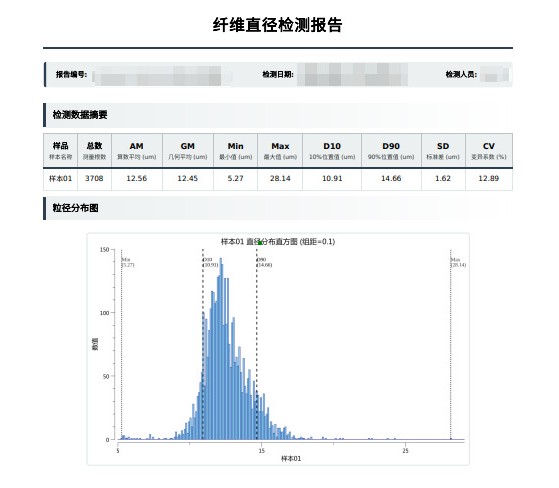

符合国标的专业报告
本报告严格符合《GB/T 7690.5-2013 增强材料 纱线试验方法 第5部分：玻璃纤维纤维直径的测定》、《GB/T 47086-2026 增强纤维和微纤维棉直径及其分布的测定数字光学扫描仪法》，聚焦产品直径，提供精准量化分析，为质量验证、选型及合规审查提供权威依据。
报告含多维度关键指标，清晰呈现直径分布与稳定性：
- 基础统计：直径平均值、标准差、变异系数及最大 / 最小值，体现批次一致性；
- 特征参数：D10、D90分别为直径累计分布第10、第90百分位对应的直径值（μm），用于描述直径分布特征；统计口径以报告说明为准；
- 可视化：直径分布直方图，直观展示分布规律，快速判断是否契合工艺。
便捷查阅，高效核验
报告支持在线浏览，官网对应产品页可直接查看完整内容，无需下载，随时随地核验质量，提升决策效率。
应用场景
广泛应用于玻璃纤维、碳纤维、玄武岩纤维、石英纤维等增强纤维生产企业的质量检测环节，以及高校、科研院所的材料科学研究。
