纵截面长度测量
从显微扫描图像中识别目标纤维，自动提取长度数据，保留图像与测量结果的对应关系。
从逐根测量，到完整的长度分布
多维度统计报告
输出测量根数、D10、D90、标准差、最大值、最小值、变异系数、几何平均值、算术平均值，以及长度分布直方图。
结果可复核
系统自动整理数据并生成报告，人工结合逐根图像检查测量结果，再确认报告与数据交付。
报告与数据导出
结合检测需求组织统计表和分布图，支持检测结果回查及报告、数据导出。
技术参数与设备选型

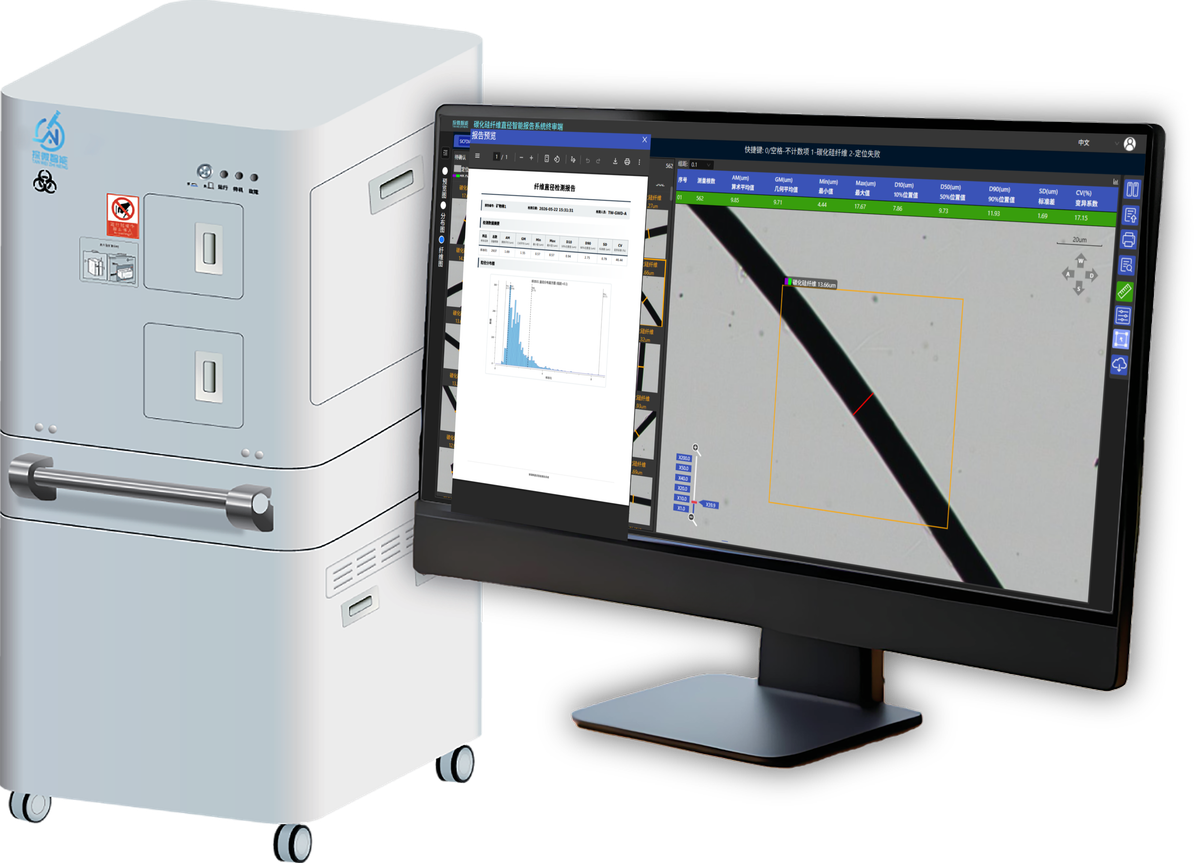

高通量型适合批量检测与连续上样；桌面型适合单片检测与日常分析。两种平台均可配置自动扫描、识别测量、报告生成及人工复核功能。
| 产品型号 | TW-H-20X-N-SC-LD-01 |
|---|---|
| 设备平台 | 高通量型 |
| 长度范围 | 20～6000 μm |
| 资料标称长度测量精度 | 0.1 μm |
| 单次测量纤维根数 | ≤10000 根 |
| 采集图像物理放大倍率 | 200 倍 |
| 采集图像数字放大倍率 | 1000 倍 |
| 历史报告存储数量 | 10 万份 |
| 数字切片存储数量 | 2 万份 |
| 电源范围 | AC220V ±15%，50/60Hz |
| 消耗功率 | ≤300VA |
| 工作温度 | 5℃～40℃ |
| 湿度范围 | ≤80% |
| 样本装载容量 | 单次 30～240 份，支持循环上下样 |
| 扫描速度 | ≤10.6 cm²/min |
| 扫描分辨率 | ≤0.35 μm/pixel |
| 资料标称检测时间 | 3 min |
| 运行稳定性 | 7×24 小时无人值守运行 |
| 操作软件 | Linux、Windows |
| 产品型号 | TW-D-20X-N-SC-LD-01 |
|---|---|
| 设备平台 | 桌面型 |
| 长度范围 | 20～6000 μm |
| 资料标称长度测量精度 | 0.1 μm |
| 单次测量纤维根数 | ≤10000 根 |
| 采集图像物理放大倍率 | 200 倍 |
| 采集图像数字放大倍率 | 1000 倍 |
| 历史报告存储数量 | 2000 份 |
| 数字切片存储数量 | 100 份 |
| 电源范围 | AC220V ±15%，50/60Hz |
| 工作温度 | 5℃～40℃ |
| 湿度范围 | ≤80% |
| 样本装载容量 | 单片 |
| 扫描速度 | ≤10.6 cm²/min |
| 扫描分辨率 | ≤0.35 μm/pixel |
| 资料标称检测时间 | 随扫描区域与制片条件变化；按实际样品评估 |
| 操作软件 | Windows |
高通量参数来源于碳化硅产品资料。适用样品与实际检测时间按配置及寄样结果确认。
自动生成报告，人工复核确认
01 制样与扫描
完成制样和上样后，自动对焦并采集高清显微图像。
02 识别与测量
识别目标纤维，自动提取长度，汇总有效测量数据。
03 自动生成报告
组织统计指标和分布直方图，自动生成检测报告。
04 人工复核与导出
结合原图复核测量结果，确认后导出报告和数据。
同一套系统，也支持直径检测
产品资料中的高通量平台支持碳化硅纤维纵截面直径与长度检测，可根据检测任务配置分析功能。
