核心特点
高清扫描效果
使用智能显微机器人和定制的横截面对焦算法，配合独有样本制作技术，让玻璃纤维横截面清晰展现。
全面的报告数据
自动扫描、分析并生成横截面长、宽、最窄宽、长径比数据，自动化生成报告和分布以及直方图。
可视化、可追溯

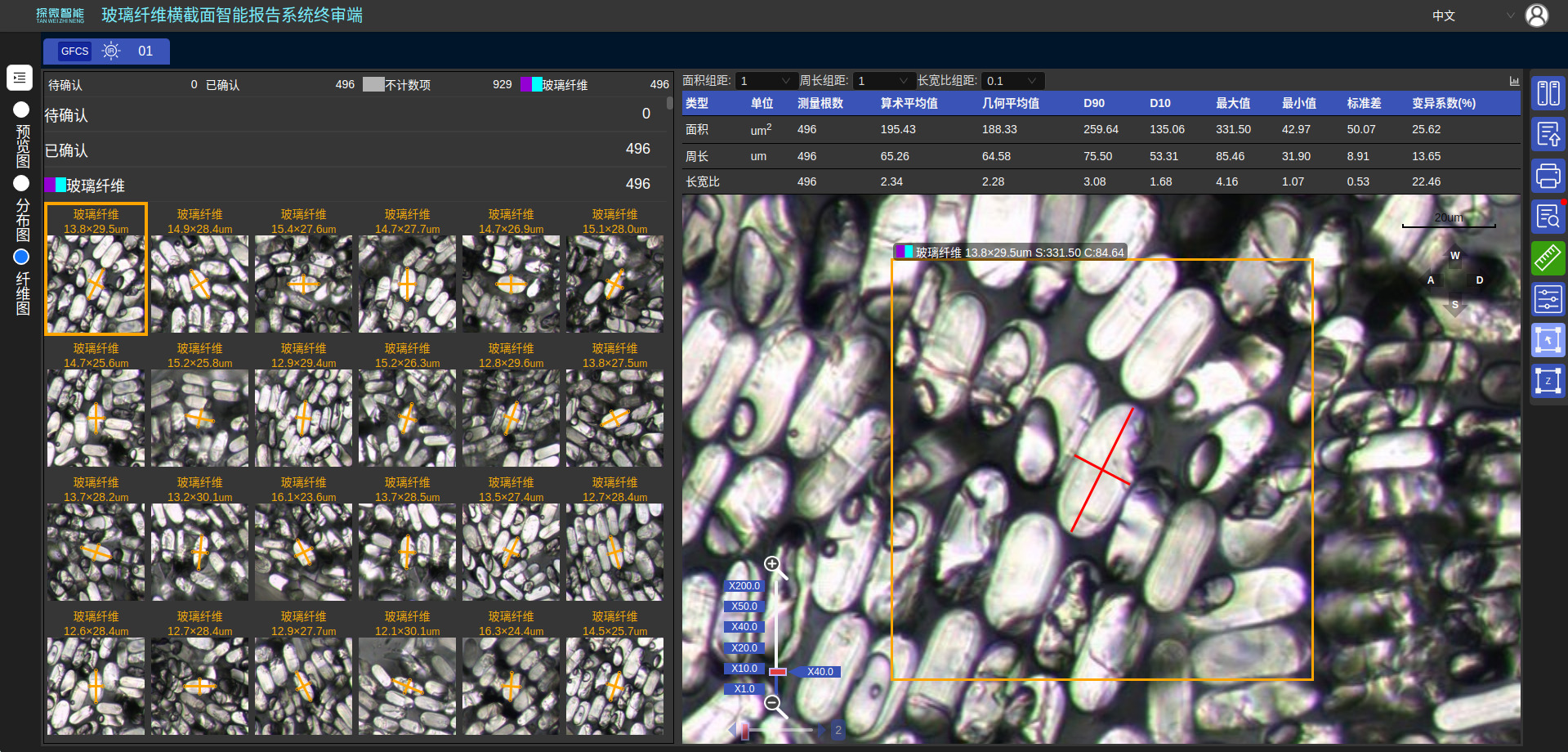

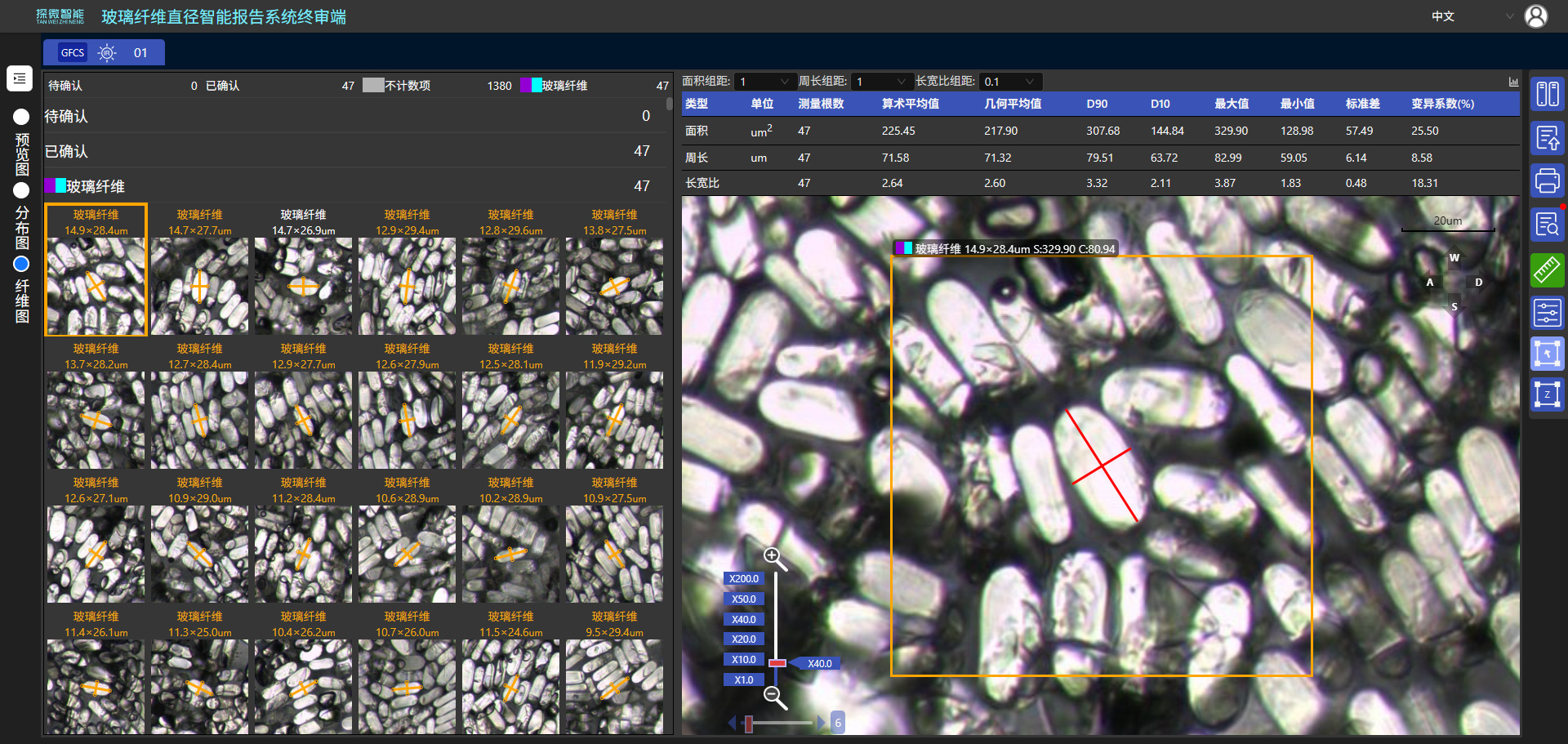

整束纤维全部扫描，多层进行解剖，算法自动分析横截面完整和非完整纤维丝，可以查看每一根纤维的横截面测量效果。
适用范围
可精准分析增强材料纤维如：玻璃纤维、碳纤维和玄武岩纤维等纤维横截面情况。
自动高效
桌面型约3分钟完成单次检测；实际耗时随扫描设置和样本条件变化。
技术参数
| 设备型号 | TW-D-10X-N-PGF-A-01 |
|---|---|
| 单次测量纤维根数 | 小于 200 根 |
| 长宽比测量精度 | 0.1 |
| 采集图像物理放大倍率 | 100 倍 |
| 采集图像数字放大倍率 | 1000 倍 |
| 历史报告存储数量 | 5000 份 |
| 数字切片存储数量 | 1000 份 |
| 电源范围 | AC220V ±15%，频率：50/60Hz |
| 消耗功率 | ≤200VA |
| 工作温度 | 5℃ ~ 40℃ |
| 湿度范围 | ≤80% |
| 样本装载容量 | 单片 |
| 扫描分辨率 | 0.18±0.05μm/pixel |
| 检测时间 | 3min |
| 操作软件 | Windows |
| 外形尺寸（长 × 宽 × 高） | 500 × 543 × 613 mm |
| 产品重量（净重） | 30 ± 2 kg |

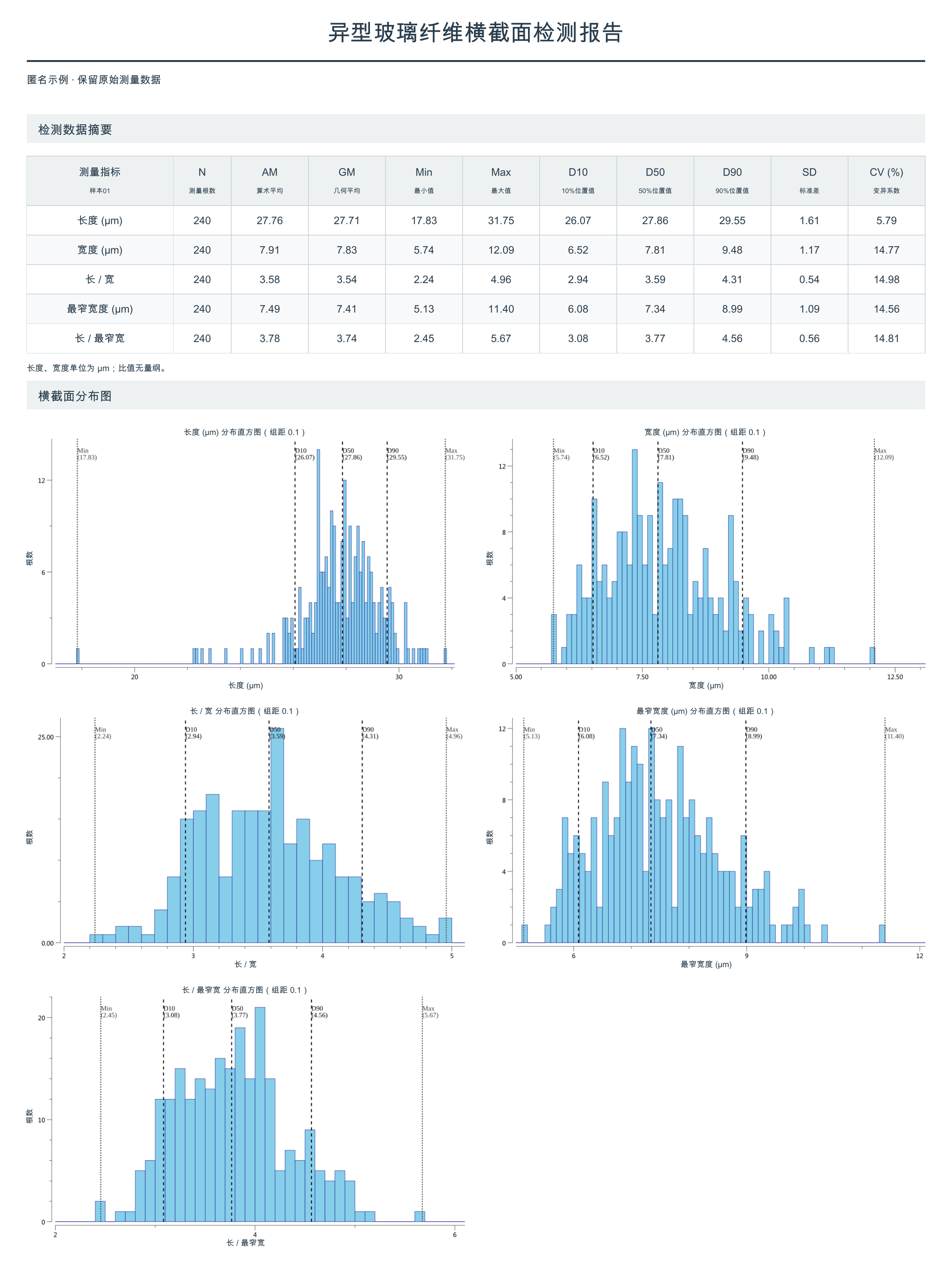

横截面尺寸统计与图像复核报告
本报告呈现异型玻璃纤维的横截面几何统计与逐根图像——系统自动识别每一根纤维的截面轮廓，逐根测量宽度、最窄宽度与长宽比，聚焦截面尺寸及其分布规律，供质量分析、选型及结果复核使用；如需按特定标准验收，应另行确认标准编号、适用范围和试验条件。
- 基础统计：宽度/最窄宽度的算术平均值（AM）、几何平均值（GM）、标准差（SD）、变异系数（CV）及最大/最小值，直观反映批次一致性；
- 特征参数：D10/D50/D90为对应尺寸累计分布第10、第50、第90百分位的尺寸值（μm）；长宽比为横截面最长径与宽度之比，用于描述截面形态；
- 可视化：横截面最长径、宽度及长宽比分布直方图，一眼看清分布形态，快速判断是否契合既定工艺。
便捷查阅，高效核验
报告支持在线浏览，官网对应产品页可直接查看完整内容，无需下载，随时随地核验质量，提升决策效率。
应用场景
广泛应用于玻璃纤维、碳纤维、玄武岩纤维、石英纤维等增强纤维生产企业的质量检测环节，以及高校、科研院所的材料科学研究。
常见问题
怎样复核横截面测量结果？
放大查看单根截面边界与测量标记，再对照当前配置的长度、宽度、最窄宽度、比值和分布字段。历史视频的面积、周长统计与当前版本字段应分开使用。
横截面报告为什么要先检查轮廓完整性？
视频44展示过暗、模糊、碎渣与截面不完整等目标。应先查看轮廓和计数规则，再解释尺寸、比值及分布，不由几张筛选示例推断过滤准确率。
