电子布是覆铜板与印制电路板的基材，布面薄、纱线细，行业里 7628、2116、1080 这类编号对应的就是不同的纱支与厚度。来料验收也好、出厂检验也好，绕不开的数字集中在 3 处：经纱密度、纬纱密度，再加上纱线自身的线宽与布面缝隙。前 2 项管的是每段长度里有多少根纱，后 2 项管的是树脂能不能顺畅浸进布层。传统做法是把布放上显微镜，靠人眼沿标线数根数，再手工换算成密度。真正的代价往往不在速度，而在样本量、口径与留档：看到的视野有限、换人容易换结果、测完拿不出影像，批次争议起来时无从回查。这篇文章把电子布检测的难点逐层拆开，并给出采购与技术协议里能直接落笔的字段清单。
显微镜前的读数，消耗主要在三处
人工测量经纬密度，方法本身有标准可依，落到日常管理上有 3 处隐性成本。取样代表性有限：单张样品通常只观察若干视野，读到的根数对应被挑出来的局部，布边与布中、张力差异带来的波动很难进入统计。计数口径靠人维持：测量长度取多长、方向怎么定、纱线压叠处算不算，取决于操作者习惯，班组之间、白班与夜班之间容易走出偏差。结果难以回查：数字抄进表格以后，判断依据留在了人脑里，客户审核或者下游投诉发生时，无法把当时看到的画面重新调出来。对要做批次追溯、要向下游交报告的电子布厂与覆铜板厂来说，这 3 处比检测速度更值得算进成本账。
根数、线宽、缝隙面积，是三支不同的账
采购文档里经常把这 3 项合并写成密度检测，实际字段性质并不同。经密与纬密的单位是每厘米或每英寸多少根，属于计数结果，换算规则要事先写明：以根/10 cm 表示的数值乘以 0.254 即得到根/英寸，例如 280.95 根/10 cm 约合 71.36 根/英寸，换单位不会凭空多出或者少掉纱线，标签与数值必须同步改变。线宽是纱线宽度的测量结果，单位是 μm，关心的不只是均值，还有 D10、D90 与极差，它们反映整匹布里纱线粗细是否均匀。缝隙面积描述纱线之间空出来的通道，偏小容易造成浸渍不透、出现干斑，偏大则留下富树脂区，影响层合后的尺寸稳定性与界面可靠性。需要提醒的是，线宽与缝隙面积属于电子布机型的测量字段，主打机织物的经纬密智测仪面向的是经纬纱密度，两份能力不能互相套用，技术协议里应按型号分别表述。

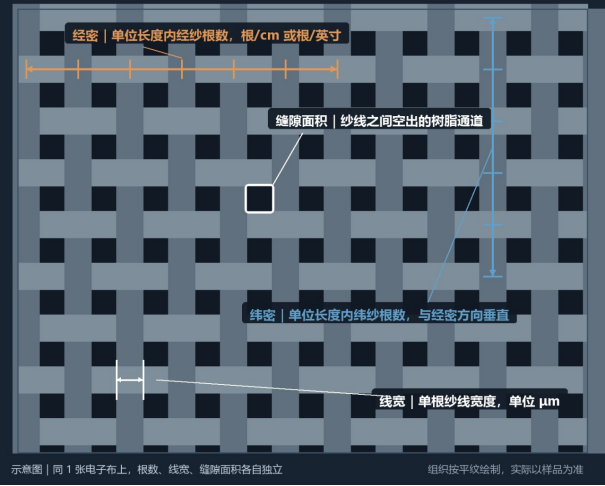

图 1｜示意图。同 1 张电子布上，根数、线宽、缝隙面积分属 3 类字段，测量位置与单位各不相同；组织按平纹绘制，实际以样品为准。
型号参数表里，哪几项决定能不能用
探微智能电子布智测仪 TW-E-LW-N-01 的技术表已经公开，选型时值得逐条对照自家常做的规格。2 倍物镜配不超过 2.5 μm/pixel 的扫描分辨率，决定纱线边缘能否被拉成可计数的轮廓；测量精度 5 μm 与产品表列出的误差限值 ≤10 μm 分属两类表述，软件读数粒度不等于整机误差承诺，验收要拿参比样品与重复测量说话。线宽覆盖 70 至 820 μm、经密与纬密各覆盖 10 至 53 根/cm，把常做规格的实测值放进这个区间，才能判断要不要更换镜头或者调整扫描设置。统计数量 50 至 265 根、扫描范围 5 cm × 5 cm，说明自动方案读的是成片样本，与人工挑几个视野的样本量不在相同量级。样品尺寸 6 至 8 cm、手册标称单次检测 30 秒，实际耗时随检测尺寸与扫描范围变化，排产测算应以现场计时记录为准。数据可导出 Excel 与 PDF，支持云端管理与报告格式定制，车间质检人员经短期带教即可独立操作。
| 参数项 | 公开数值 | 采购该问的点 |
|---|---|---|
| 物镜与扫描分辨率 | 2 倍物镜，分辨率 ≤2.5 μm/pixel | 纱线边缘能否稳定拉出轮廓 |
| 测量精度与误差限值 | 5 μm / ≤10 μm | 两个字段分别怎么验收 |
| 线宽范围 | 经向、纬向各 70 至 820 μm | 自家偏薄与偏厚的规格能否落进区间 |
| 经纬密范围 | 经密、纬密各 10 至 53 根/cm | 与常做牌号的目标值是否重叠 |
| 统计数量与扫描范围 | 50 至 265 根，扫描 5 cm × 5 cm | 报告统计的是成片还是局部 |
| 样品尺寸与检测时间 | 6 至 8 cm，手册标称 30 秒/次 | 计时是否含报告生成与双向测量 |

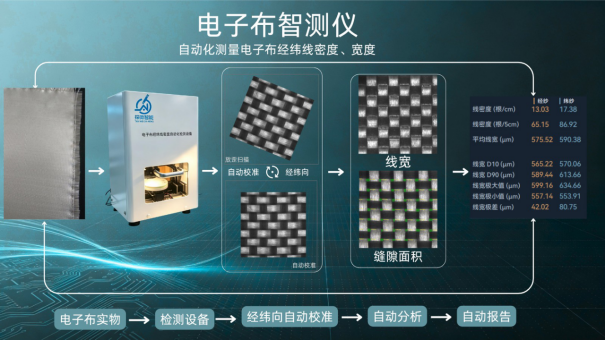

图 2｜从放样、经纬向自动校准到自动报告的流程与输出字段
拿自己的布做验证，比翻参数表更快
设备选型里容易被省掉的环节，恰恰决定到货验收能不能落地。建议把验证排成 3 轮。先用自家样品寄样实测，重点看扫描图像里单根纱线的识别点有没有漏计与重复，以及复核界面能否把人工修正状态留在报告之内。再换区域、换方向复扫，比较同批样品不同位置的均值、D10、D90 与极差波动，判断局部区域的选择会不会把统计带偏；改动测量区域后线宽均值随之变化，这类条件应当固化进报告字段。之后按交付格式出具模板报告，核对方向、单位、区域、样本量与留存影像是否齐全，并把计时口径与现场记录同时归档。官网的产品页、文章板块与申请寄样测试页留着这条入口，样品可直接寄来做免费实测，工程师按项目单点对接，样布到位即可排期。

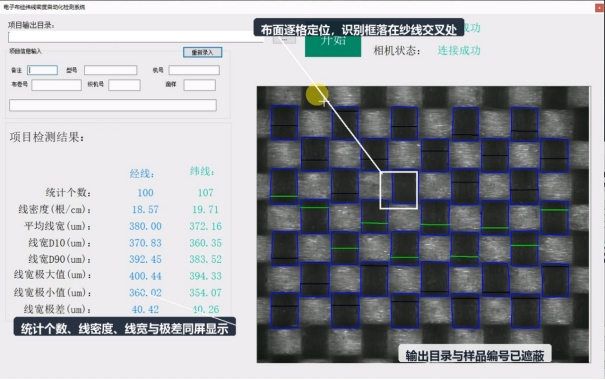

图 3｜电子布检测界面：布面逐格定位，识别框落在交织点上，统计个数、线密度、线宽与极差同屏显示。

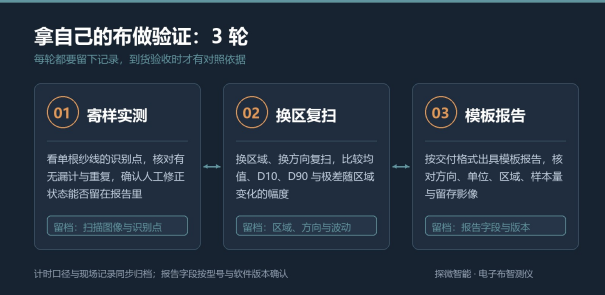

图 4｜到货验收前的 3 轮验证：寄样实测、换区复扫、模板报告，每轮都要留下可比对的记录。
技术协议里能直接落笔的字段清单
| 字段 | 协议里要写明的内容 |
|---|---|
| 适用材料与组织 | 电子布牌号、纱支、厚度与常做密度区间；样品尺寸 6 至 8 cm，方形或圆形，装夹与平整度条件按现场演示确认 |
| 测量指标与单位 | 经密、纬密、线宽、缝隙面积分别要哪些；单位固定为根/cm 或根/英寸，线宽以 μm 表述，换算规则写进附则 |
| 统计口径 | 扫描范围、统计根数、局部区域如何选取与能否改动，报告须保留方向与区域标注 |
| 精度与误差 | 区分软件读数粒度与整机测量误差，验收以参比样品、重复测量与人工对照结果为准 |
| 影像与留档 | 逐根识别点图像、人工修正状态、报告版本与样本编号能否长期调阅 |
| 计时与产能 | 手册标称值、实际单次耗时口径（是否含报告生成、含几个方向）、日检样本量与排产匹配 |
表格里的字段看似琐碎，实际决定了到货验收会不会演变成长期的口径之争。采购方在比价阶段常常只对齐能不能自动测与报价多少，把统计口径、影像留档与计时条件留到交付以后再谈，那时可谈的空间通常已经很窄。建议把这张表随询价函发出，请供应商逐条回填，再安排寄样实测逐项核对。设备选型买到的不该只是检测速度，而是每份报告能否被复核、被追溯、被下游客户接受；把根数、线宽、缝隙面积三支账分开写清，验证条件与留档规则提前锁定，到货时的分歧自然会少很多。探微智能官网的产品页与文章版块已经把公开参数、方法说明与常见问答整理齐全，读者可顺着站内入口继续查证，也可在「申请寄样测试」页面提交样品与指标要求，由工程师回复具体配置与实测结果。
