杭州探微智能科技有限公司宣布，面向机织物物理检验环节的经纬密智测仪 TW-E-H-IR-01 完成定型并正式上线，即日起接受样布送检与驻场演示预约。设备以近红外显微成像配合纱线边缘算法，按30秒/英寸（含报告生成）的计时口径检测，经纬双向任务总耗时依测量长度与方向确认，并留存逐根影像供复核。
把照布镜搬进数字光路
经纬密度衡量单位长度内经纱与纬纱的根数，直接影响面料克重、手感与成衣缩水表现。行业沿用多年的做法是照布镜配人工点计：布样压平，透过放大镜逐根数线，再换算成根/10 厘米或根/英寸。遇到斜纹、缎纹的连续浮线，或者暗色、高饱和的色织样品时，交织点难以分辨，不同检验员报出的数值常有出入，供需双方就此产生分歧时，现场往往缺少可回溯凭证。TW-E-H-IR-01 把上述环节交给光路与算法完成，人只负责放样与复核。

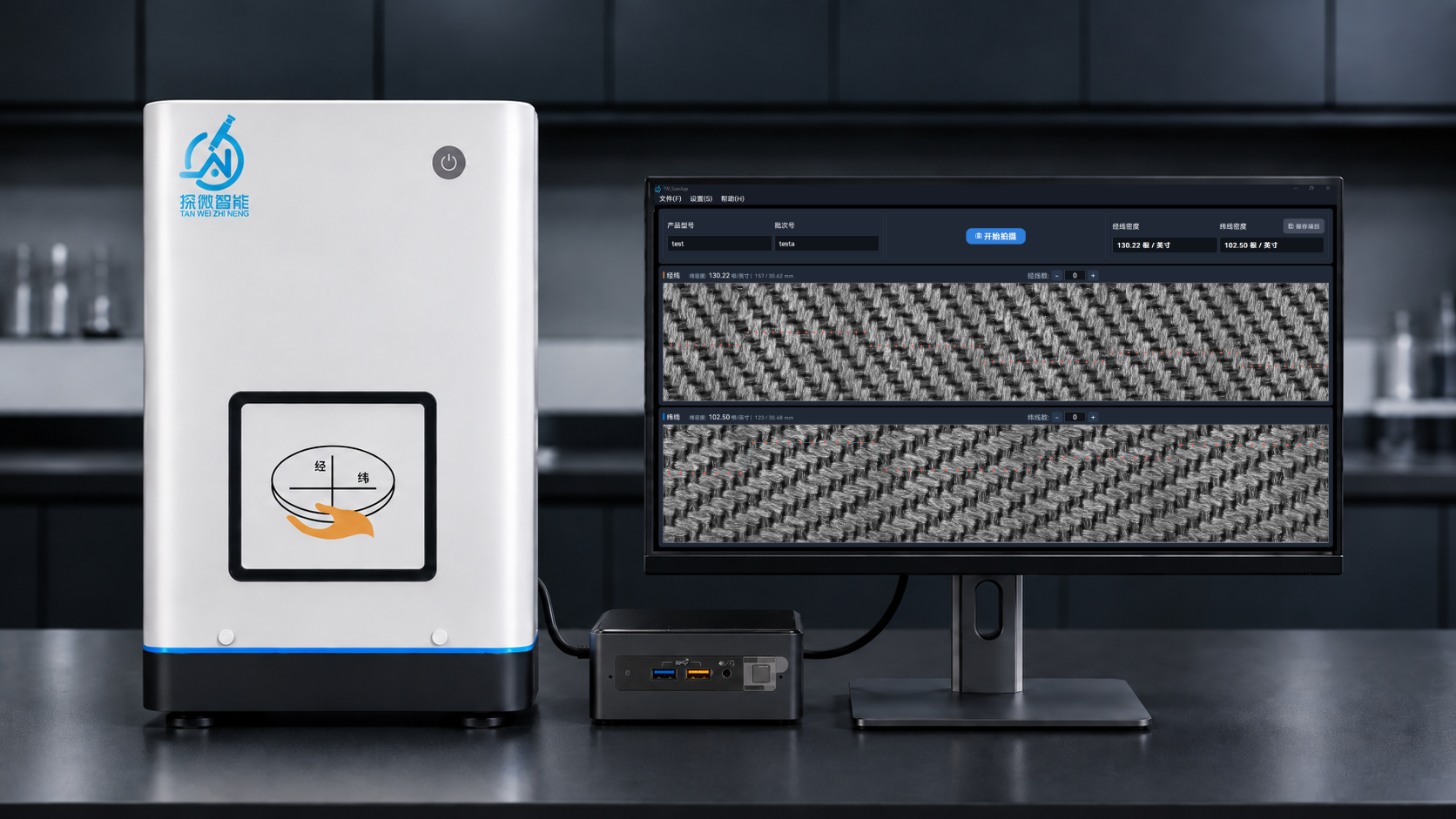

图 1 机织物经纬密智测仪整机与显示终端
近红外削弱染料干扰，花色布样同样可测
成像端使用近红外光源，染料颜色对纱线边缘识别的影响被明显削弱，纯色织物与花色织物在画面里都保有清楚的反差。采集环节以 4 倍物理放大配合不大于 0.9 微米每像素的扫描分辨率获取布面画面，算法在像素层面描出每根纱线的轮廓，被浮线遮挡的部分按交织规律补齐。试样要求为 6 至 8 厘米的矩形或圆形布料，经纬双向检测长度上限 5 厘米，可按送检口径自定义配置。
图 2 检测软件主界面，经线与纬线双通道同步出数
纹路倾角自动判定，斜向布面不必手动对准
斜向织纹容易让计数方向与纱线走向错位。设备在采集时用滚动引导滤波压制噪点，由结构张量算出布面倾角，再驱动托盘闭环旋转，把织物校正到规定角度后继续拍摄；换向时以 90 度转向、20% 画面重叠完成无缝拼接，整幅布面图像连贯留存。软件同步显示重线夹角、水平线夹角与刻度数，检验员既能保留自动判定结果，也可以拖动端点手动修正。
图 3 斜纹布样测量画面，计数标记点沿纱线走向逐根排布
0.1 根分辨率、±0.2 根误差上限，判定依据可回溯
计数环节采用多窗口灰度投影，再做平滑处理提取纱线周期峰，随后用周期吻合度评分做去重判定，避免同根纱线被重复计入。像素与实际长度由标准刻度片换算标定，测量分辨率 0.1 根，误差上限 ±0.2 根。计入结果的每根纱线都留有对应画面，随报告封存，凭编号即可回看判定依据；检测中若意外断电，恢复供电后系统自动续测。整机校准委托独立计量机构完成，校准证书随设备交付。
图 4 高密平纹布样实测，界面以根/10 厘米为单位给出结果
现场演示：3 类布样的实测读数
演示画面显示，斜纹布样单次测量给出经线密度 130.22 根/英寸、纬线密度 102.50 根/英寸；高密平纹布样测得 280.95 根/10 厘米与 399.03 根/10 厘米；带印花图案的色织布消色后仍稳定输出 90 根与 108 根，自动计数与人工逐根复核结果相同。界面支持根/英寸与根/10 厘米两种单位切换，操作软件运行于 Windows 平台。
图 5 参数确认窗口，循环面料确认采集位置窗口
适用环节与服务
该机型适用于织造厂坯布与成品布检验、印染前对版、独立检测机构与计量单位抽检、面料贸易验货、布行档口新品参数登记，以及纺织院校教学演示。探微智能方面表示，公司计划面向面料产业集聚区域招募经销与代理伙伴，并配套样机演示、驻场标定与操作培训。

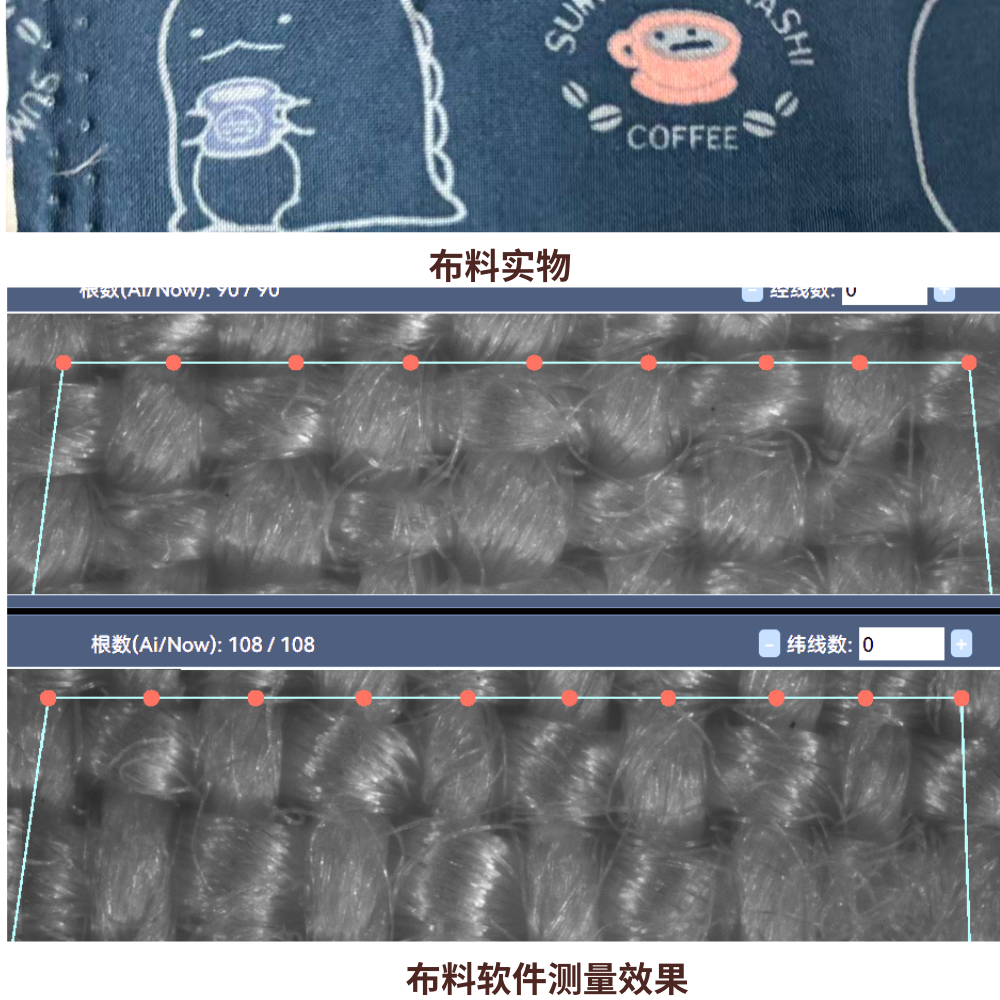

图 6 印花布样消色后的计数画面，自动结果与人工复核同为 90 根、108 根
